Measured Case · 實機數據
恆溫雙相流冷卻 實測數據

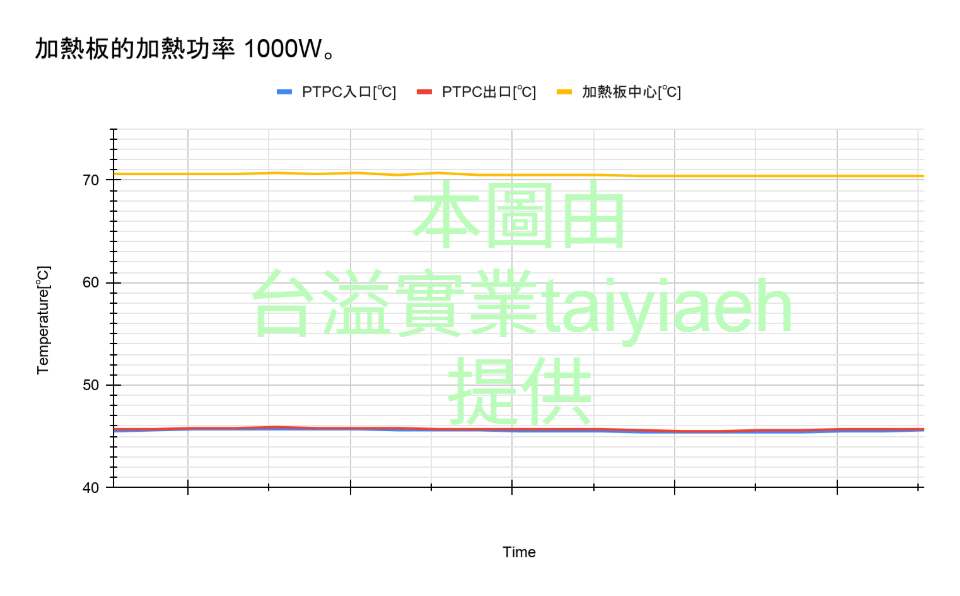

加熱功率 1000W 下，恆溫雙相流讓冷板入口與出口溫度幾近重合（等溫），加熱板中心溫度約 70°C——絕對等溫性的真實證據。
PTPC 兩相流
實機監控畫面實錄——冷卻水溫 36.1°C 時，冷板溫度穩定於 38.4~38.6°C。
恆溫雙相流冷卻
加熱功率 1000W。入口與出口溫度幾近重合（等溫），加熱板中心溫度維持約 70°C，散熱均勻穩定。
▲ 本圖由台溢實業（taiyiaeh）提供之實測數據
專為驗證 AI 伺服器、高階雷射光學引擎及航太動力模組之「極端熱通量 > 100 W/cm²」打造，提供精準的解熱極限驗證。
單相水冷雖無絕對解熱極限，但實務上只能不斷縮小微通道、加大流量——代價是幫浦耗能過大、管路侵蝕、過濾器壽命驟減。轉向雙相流，是更務實的解法。
冷媒在相變過程維持恆定飽和溫度，確保冷板表面溫度均勻，大幅減少矽晶片的熱翹曲（Warpage）。
利用汽化潛熱，所需流量遠低於單相水冷；處理極端熱通量時，幫浦功耗約比單相系統低六倍。
先進冷板設計讓冷媒離開時達到完全汽化，幫浦打出的每一滴液態冷媒都被完美轉化為散熱能力。
使用介電冷媒，即使發生洩漏也能保護 IT 設備免於短路燒毀，從根本提升資料中心可靠度。
台溢實業自主開發的 500W 氣冷式 PTPC 展示機，全機採工業鋁擠型框架，前面板整合三組即時溫控顯示；側面配置可視化視窗，可直接目視冷板內部的高密度核沸騰過程——雙相流不是紙上規格，是看得見的物理現象。
這台展示機將 PTPC 的核心迴路完整縮小重現：熱源模擬 → 冷板核沸騰 → 氣態冷媒輸送 → 氣冷式冷凝 → 液態回流。氣冷式冷凝設計免外接冰水機，插電即可運轉，便於進駐客戶端或展場實地演示。
※ 本影片為 500W 氣冷式展示機，供實地演示與教學驗證使用；量產型 PTPC 量測系統之標準規格為 1000–2000W（含水冷冰水機），詳見下方系統規格。
加熱功率 1000W 下，恆溫雙相流讓冷板入口與出口溫度幾近重合（等溫），加熱板中心溫度約 70°C——絕對等溫性的真實證據。
實機監控畫面實錄——冷卻水溫 36.1°C 時，冷板溫度穩定於 38.4~38.6°C。
加熱功率 1000W。入口與出口溫度幾近重合（等溫），加熱板中心溫度維持約 70°C，散熱均勻穩定。
▲ 本圖由台溢實業（taiyiaeh）提供之實測數據
工業級雙相流測試平台——從熱源模擬到冷凝散熱，全程精準量測與防護。
| 模擬熱負載 | 1000 W ~ 2000 W（可依需求擴充），無段精準調控。 |
|---|---|
| 工作流體 | 適用絕緣環保介電液（無短路風險）。 |
| 極限熱源模擬器 | 鋁塊加熱治具（可客製）。 |
| 循環動力核心 | 採用高階冷媒幫浦，流量可依需求設計並動態調整。 |
| 高精度流量量測 | 冷媒流量計，100% 不洩漏。 |
| 冷凝散熱系統 | 板式熱交換器，將氣態冷媒高效轉換回液態。 |
| 管路與密封防護 | PTFE（鐵氟龍）材質；配備可視化視窗以觀察高密度核沸騰狀態。 |
| 廠務需求 | 控制與幫浦：三相 220V。含冰水機。 |
輸入指定瓦數，進行穩態量測。
熱源溫度超過安全值（如85°C）即切斷熱源。
透過 HMI 自動化預充填程序，確保系統內部無不凝結氣體（專利申請中）。
